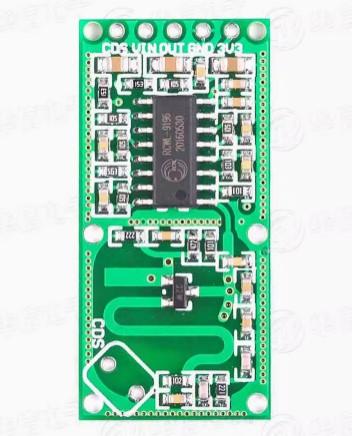

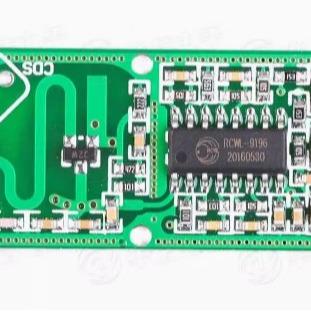

📡 Sensor Radar RCWL-0516 (Microwave Motion Detector)

Modul RCWL-0516 adalah sensor gerak berbasis microwave Doppler radar, yang bekerja pada frekuensi sekitar 3.2 GHz. Tidak seperti sensor PIR (Passive Infrared) yang mendeteksi panas tubuh, sensor ini mampu mendeteksi pergerakan tanpa dipengaruhi suhu, cahaya, maupun penghalang tipis.

Dengan sensitivitas tinggi dan kemampuan menembus material tipis (seperti plastik atau kaca tipis), sensor ini sangat cocok untuk smart home, sistem keamanan, IoT, hingga aplikasi otomatisasi industri.

⚡ Spesifikasi Teknis

• Model: RCWL-0516

• Tegangan Operasi: 4 – 28V DC

• Arus Operasi: ±3 mA (hemat daya)

• Frekuensi Kerja: 3.2 GHz (Microwave Doppler)

• Jarak Deteksi: ±5 – 9 meter (optimal di dalam ruangan)

• Sudut Deteksi: ±360° (area sekitar sensor)

• Output: Digital HIGH (3.3V) saat ada gerakan, LOW (0V) jika tidak ada gerakan

• Waktu Tunda (Hold Time): ±2 detik (tetap HIGH setelah gerakan terdeteksi)

• Dimensi Modul: ±35 mm × 17 mm

• Kondisi Kerja: Stabil dalam gelap maupun terang, serta tahan terhadap suhu lingkungan.

🔧 Fitur Modul

• Teknologi radar microwave → lebih sensitif dibanding sensor PIR.

• Dapat menembus bahan tipis seperti kaca, plastik, atau kayu tipis.

• Deteksi 360° sekeliling sensor, bukan hanya di depan.

• Konsumsi daya sangat rendah, cocok untuk perangkat berbasis baterai.

• Output digital sederhana (HIGH/LOW), mudah diintegrasikan ke Arduino, ESP32, STM32, atau Raspberry Pi.

📡 Cara Kerja

• Modul memancarkan gelombang microwave pada frekuensi 3.2 GHz.

• Jika ada objek bergerak, terjadi efek Doppler shift pada gelombang pantulan.

• Sensor mendeteksi perubahan tersebut dan mengeluarkan sinyal HIGH.

🎯 Keunggulan Utama

1. Lebih sensitif dibanding sensor PIR, bahkan bisa mendeteksi melalui dinding tipis.

2. Sudut deteksi luas (hingga 360°).

3. Tidak terpengaruh cahaya atau suhu lingkungan.

4. Konsumsi daya rendah, aman untuk aplikasi IoT.

5. Output digital mudah digunakan untuk mikrokontroler atau PLC.

🚀 Aplikasi

• Smart Home → lampu otomatis, kontrol pintu, atau kipas.

• Sistem Keamanan → deteksi intrusi lebih akurat.

• IoT Sensor → monitoring keberadaan manusia/objek.

• Robotika → sistem anti-tabrakan.

• Industri → deteksi pergerakan pada conveyor atau area produksi.

👉 Dengan kelebihan pada sensitivitas dan kemampuan deteksi 360°, RCWL-0516 adalah pilihan tepat untuk proyek otomatisasi, IoT, maupun sistem keamanan modern.
