Sensor Inframerah E18-D80NK

Description

⚡ Spesifikasi Teknis

• Model: E18-D80NK

• Tegangan Operasi: DC 5V – 12V (kompatibel dengan mikrokontroler 5V & 3.3V via level logic)

• Jarak Deteksi: 3 cm – 80 cm (dapat diatur dengan potensiometer)

• Output: Digital (HIGH/LOW) → NPN NO (Normally Open)

• Jenis Sensor: Infrared Proximity (pemancar & penerima IR)

• Arus Kerja: ≤ 100 mA

• Indikator: LED status saat objek terdeteksi

• Dimensi Modul: ± 45 mm × 18 mm × 18 mm

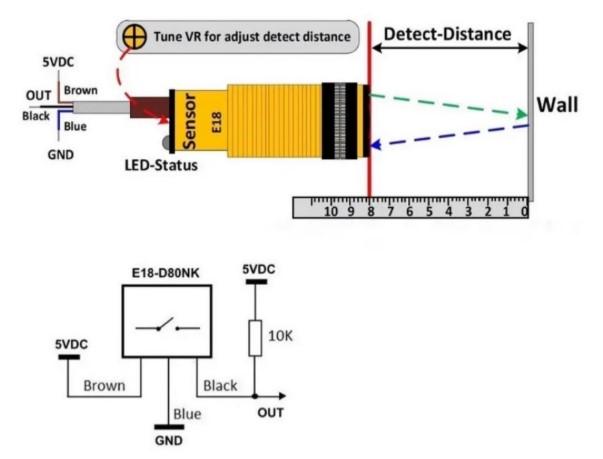

• Tipe Koneksi: Kabel 3 pin (Coklat = VCC, Biru = GND, Hitam = Output)

🔧 Fitur Modul

• Jarak deteksi dapat disesuaikan (3 – 80 cm) dengan trimpot di bagian belakang sensor.

• Output berupa sinyal digital, sehingga mudah dihubungkan ke Arduino, ESP32, STM32, atau PLC.

• Desain tabung silinder memudahkan pemasangan di bracket atau casing robot.

• Dilengkapi indikator LED yang menyala ketika objek terdeteksi.

• Stabil dalam mendeteksi objek buram maupun reflektif.

📡 Cara Kerja

• Sensor memancarkan sinar infrared ke depan.

• Jika ada objek dalam jarak deteksi, sinyal akan dipantulkan kembali ke penerima.

• Modul memberikan sinyal LOW/HIGH pada pin output sesuai kondisi deteksi.

🎯 Keunggulan Utama

1. Jarak deteksi luas (hingga 80 cm).

2. Output digital sederhana (tidak perlu ADC).

3. Bisa diatur sensitivitasnya dengan potensiometer.

4. Desain kecil & praktis untuk sistem otomatisasi.

5. Cocok untuk robotik, conveyor, dan sensor keamanan.

🚀 Aplikasi

• Robot line follower (hindari tabrakan dengan objek).

• Sistem conveyor industri untuk menghitung barang.

• Sensor pintu otomatis.

• Sistem keamanan berbasis deteksi objek.

• IoT smart device (misalnya tempat sampah otomatis).

👉 Dengan fleksibilitas jarak deteksi, desain praktis, dan integrasi mudah ke mikrokontroler maupun PLC, E18-D80NK adalah sensor infrared andalan untuk berbagai aplikasi otomasi dan robotik.
