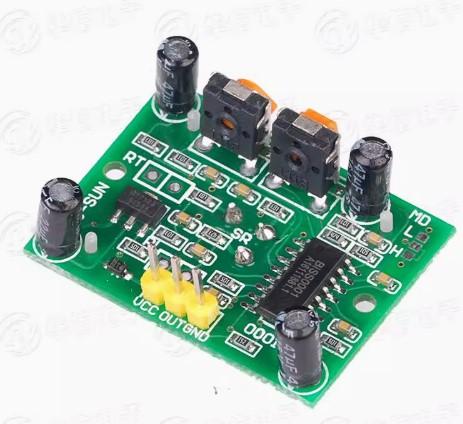

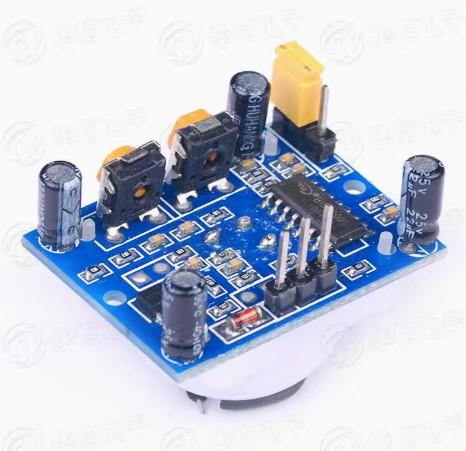

👀 Sensor Infrared Gerak (PIR) HC-SR501

Modul HC-SR501 adalah sensor PIR (Passive Infrared) yang digunakan untuk mendeteksi adanya pergerakan objek hidup berdasarkan radiasi panas (infrared) dari tubuh manusia atau hewan. Sensor ini sangat populer untuk sistem keamanan, otomatisasi rumah, lampu otomatis, hingga proyek IoT.

⚡ Spesifikasi Teknis

• Tegangan Operasi: DC 4.5V – 20V

• Konsumsi Arus: < 50 µA (sangat hemat daya)

• Jarak Deteksi: 3 – 7 meter (dapat diatur dengan potensiometer)

• Sudut Deteksi: ± 120°

• Waktu Delay: 5 detik – 200 detik (dapat diatur)

• Level Output: HIGH (3.3V) saat ada gerakan, LOW (0V) saat tidak ada gerakan

• Dimensi Modul: ± 32 mm × 24 mm × 25 mm

• Suhu Operasi: -15°C hingga +70°C

🔧 Fitur Modul

• Menggunakan sensor pyroelectric infrared yang peka terhadap panas tubuh.

• Dua potensiometer pengatur:

  1. Jarak sensitifitas (3 – 7 m)

  2. Delay waktu output (5 s – 200 s)

• Dilengkapi mode trigger:

  • H (Repeatable) → output tetap HIGH selama ada gerakan.

  • L (Non-repeatable) → output HIGH sekali, lalu LOW walau ada gerakan lanjutan.

• Konsumsi daya rendah, ideal untuk perangkat portabel / baterai.

• Mudah dipasang dengan pin header standar 2.54 mm.

📡 Cara Kerja

Sensor HC-SR501 mendeteksi perubahan radiasi inframerah yang dipancarkan oleh objek hidup (manusia/hewan). Jika ada perubahan (misalnya orang bergerak), modul akan menghasilkan sinyal HIGH (3.3V) pada pin OUT.

🎯 Keunggulan Utama

1. Deteksi gerakan presisi berbasis PIR.

2. Hemat energi dengan konsumsi arus sangat rendah.

3. Sudut deteksi lebar (hingga 120°).

4. Jarak deteksi bisa disesuaikan sesuai kebutuhan.

5. Mudah diintegrasikan dengan Arduino, ESP32, Raspberry Pi, maupun PLC.

🚀 Aplikasi

• Sistem keamanan (alarm pencuri).

• Lampu otomatis (menyala saat ada orang lewat).

• Otomatisasi rumah (Smart Home).

• Sistem penghitung orang (people counter).

• Proyek IoT berbasis gerakan.
