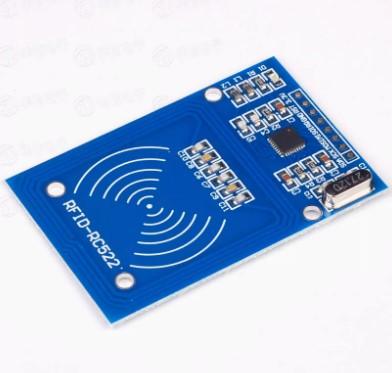

🎫 Modul RFID MFRC-522 (RC522) + RFID Card

Modul MFRC-522 atau sering disebut RC522 adalah pembaca kartu RFID berbasis frekuensi 13.56 MHz, banyak digunakan pada proyek akses kontrol, absensi, otomatisasi pintu, hingga sistem pembayaran elektronik.

Modul ini mendukung protokol komunikasi SPI, I2C, maupun UART, sehingga dapat dengan mudah dihubungkan ke berbagai mikrokontroler seperti Arduino, ESP32, STM32, maupun Raspberry Pi.

⚡ Spesifikasi Teknis

• Chipset: NXP MFRC522

• Frekuensi Kerja: 13.56 MHz (ISO 14443A Standard)

• Jarak Baca: 2 – 5 cm (tergantung antena & kartu/tag)

• Antarmuka: SPI (default), I2C, UART

• Tegangan Operasi: 2.5V – 3.3V (gunakan level shifter untuk 5V)

• Konsumsi Daya: ±13 – 26 mA (saat aktif)

• Dimensi Modul: ± 40 mm × 60 mm

• Kompatibilitas Kartu: MIFARE 1K, 4K, Ultralight, dan tag RFID 13.56 MHz lainnya

🔧 Fitur Modul

• Mendukung tiga mode komunikasi (SPI, I2C, UART).

• Jarak baca cukup stabil untuk aplikasi pintu atau absensi.

• Modul dilengkapi antena PCB bawaan.

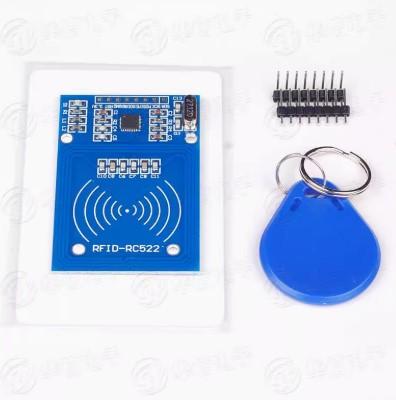

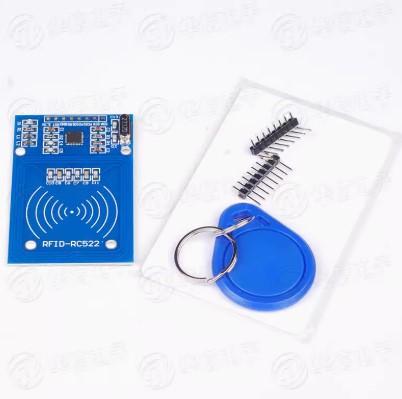

• Paket biasanya sudah termasuk 1 kartu RFID (MIFARE S50) dan 1 keychain RFID.

• Mudah digunakan dengan library Arduino RC522.

📡 Cara Kerja

1. Modul memancarkan gelombang radio 13.56 MHz.

2. Kartu/tag RFID yang mendekat akan terinduksi dan mengirimkan UID (Unique Identifier).

3. Mikrokontroler membaca UID tersebut melalui komunikasi SPI/I2C/UART.

4. UID bisa digunakan sebagai identitas untuk absensi, kontrol akses, maupun aplikasi lainnya.

🎯 Keunggulan Utama

1. Mudah digunakan dengan library yang sudah banyak tersedia.

2. Jarak baca 2–5 cm, cukup untuk sistem akses kontrol.

3. Mendukung berbagai jenis kartu/tag RFID 13.56 MHz.

4. Komunikasi fleksibel (SPI/I2C/UART).

5. Murah dan banyak digunakan dalam proyek IoT dan otomasi.

🚀 Aplikasi

• Sistem absensi RFID untuk sekolah/kantor.

• Kontrol akses pintu (door lock otomatis).

• Smart parking system berbasis kartu RFID.

• Sistem pembayaran elektronik sederhana.

• Proyek IoT berbasis identifikasi (misalnya smart locker).

👉 Dengan harga terjangkau, dokumentasi luas, dan integrasi mudah, MFRC-522 (RC522) adalah modul RFID paling populer untuk proyek akses kontrol, absensi, maupun aplikasi IoT berbasis identitas.
